JG Electronics CNC Project.

Last update: December 12, 2020


For information about this CNC and the latest desined CNC contact Roldan

roldan@mekanika.io

https://www.mekanika.io/evo-cnc-crowdfunding

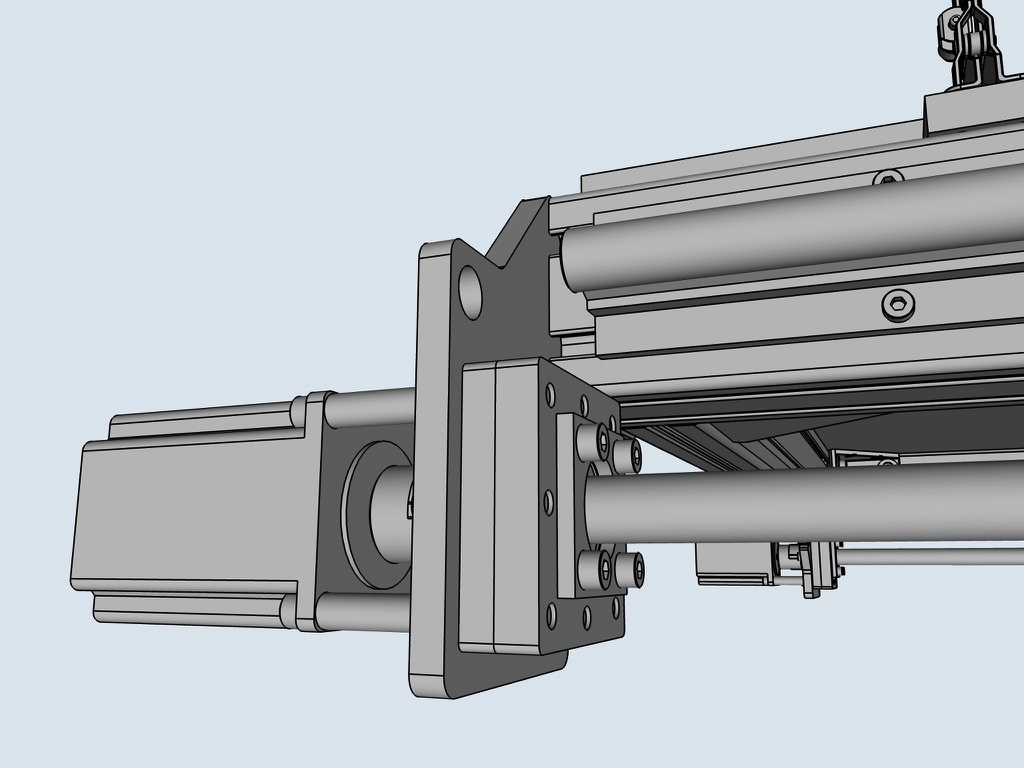

Step-file van CNC geïmporteerd in Shapr3D. Detail spindellager Y-as.
Step-file van CNC geïmporteerd in Shapr3D. Detail spindellager Y-as.

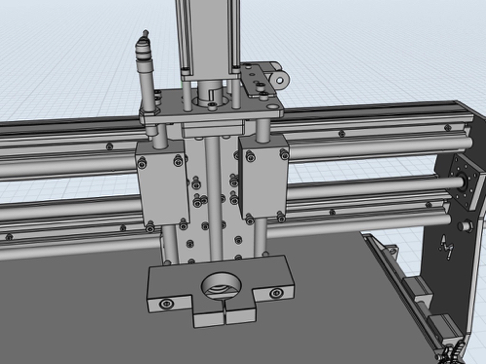

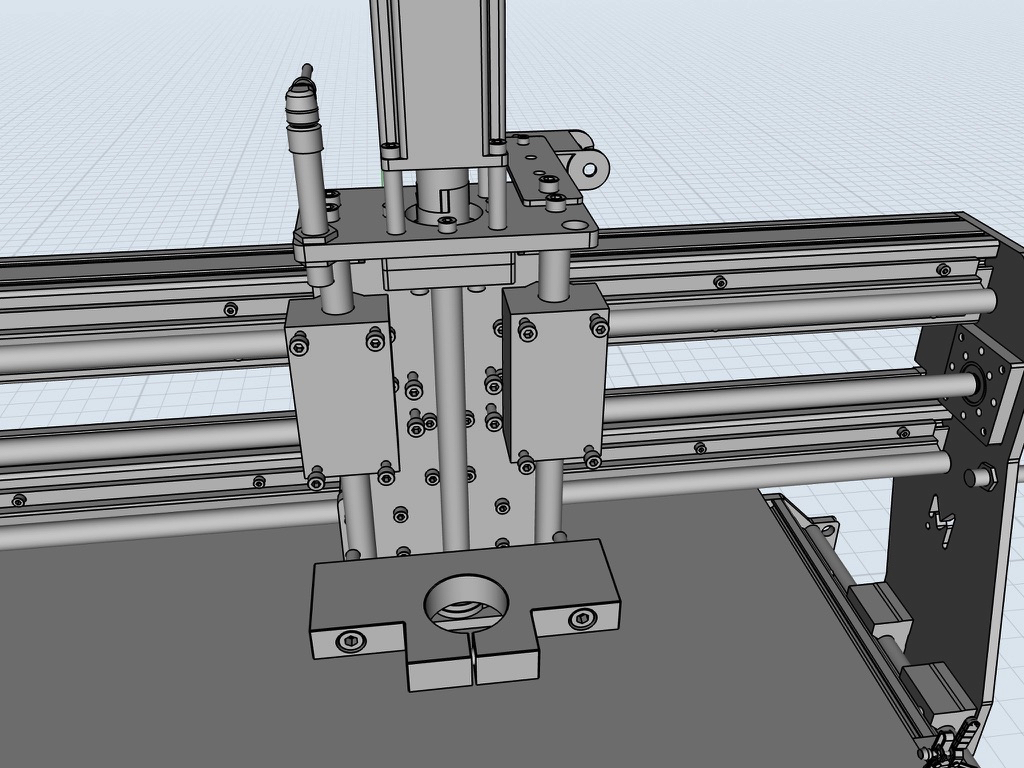

Step-file van CNC geïmporteerd in Shapr3D. Detail van Z-as.
Step-file van CNC geïmporteerd in Shapr3D. Detail van Z-as.

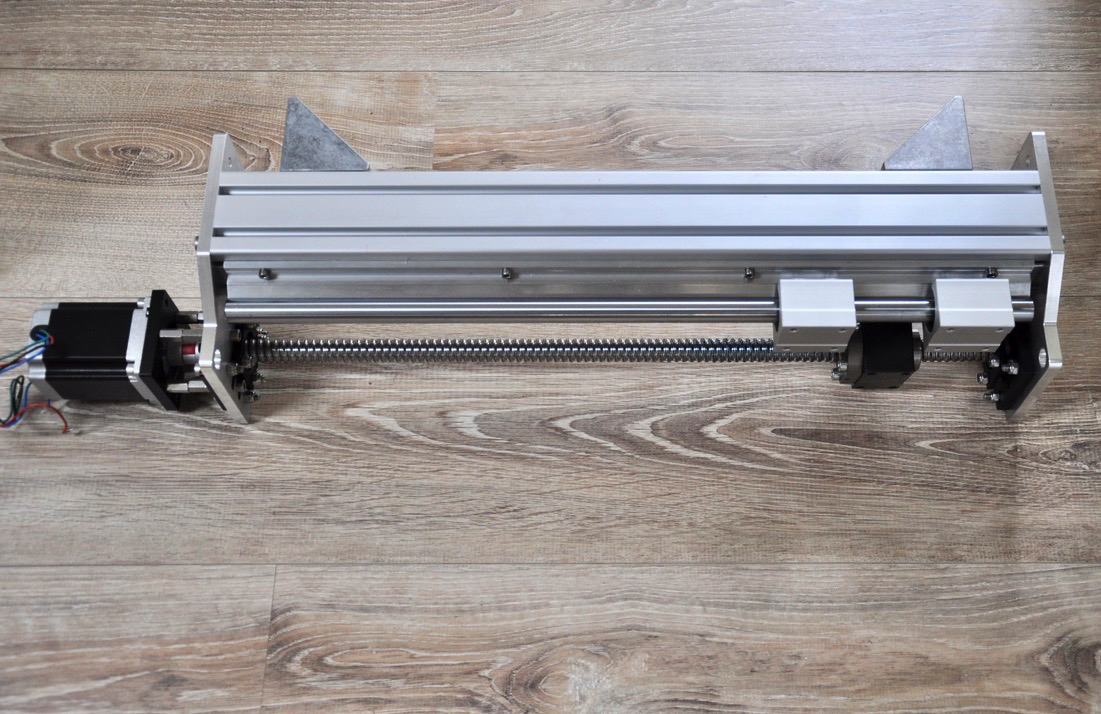

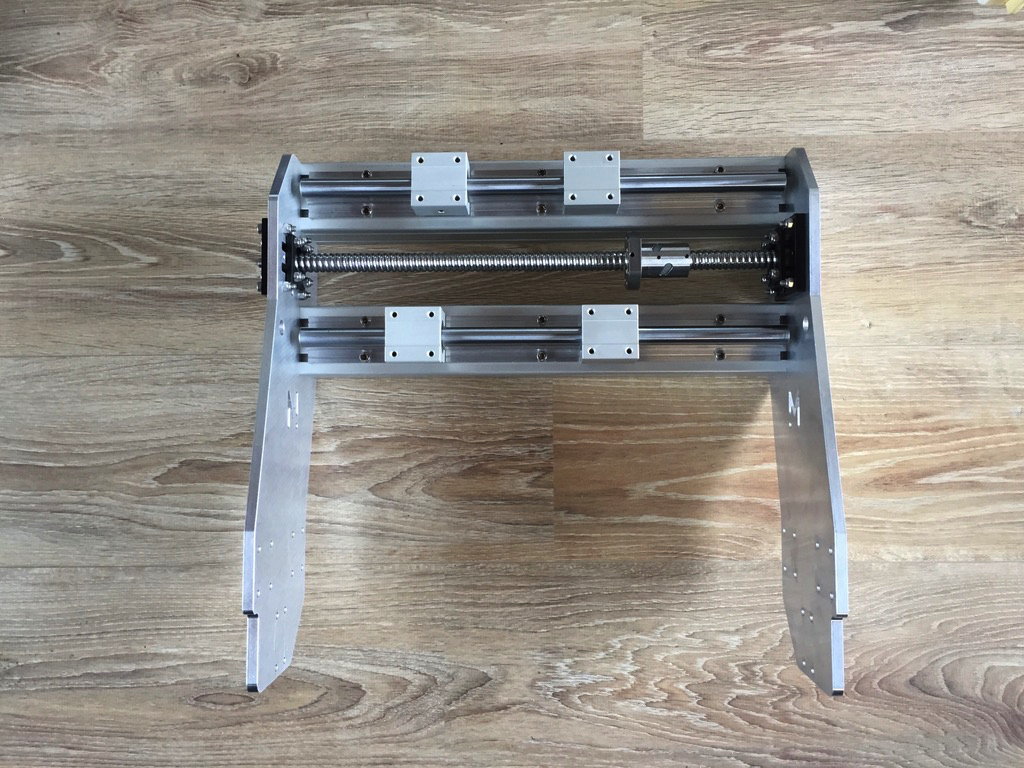

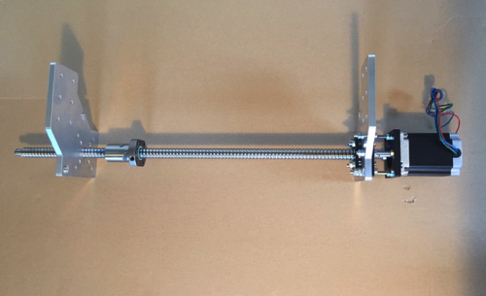

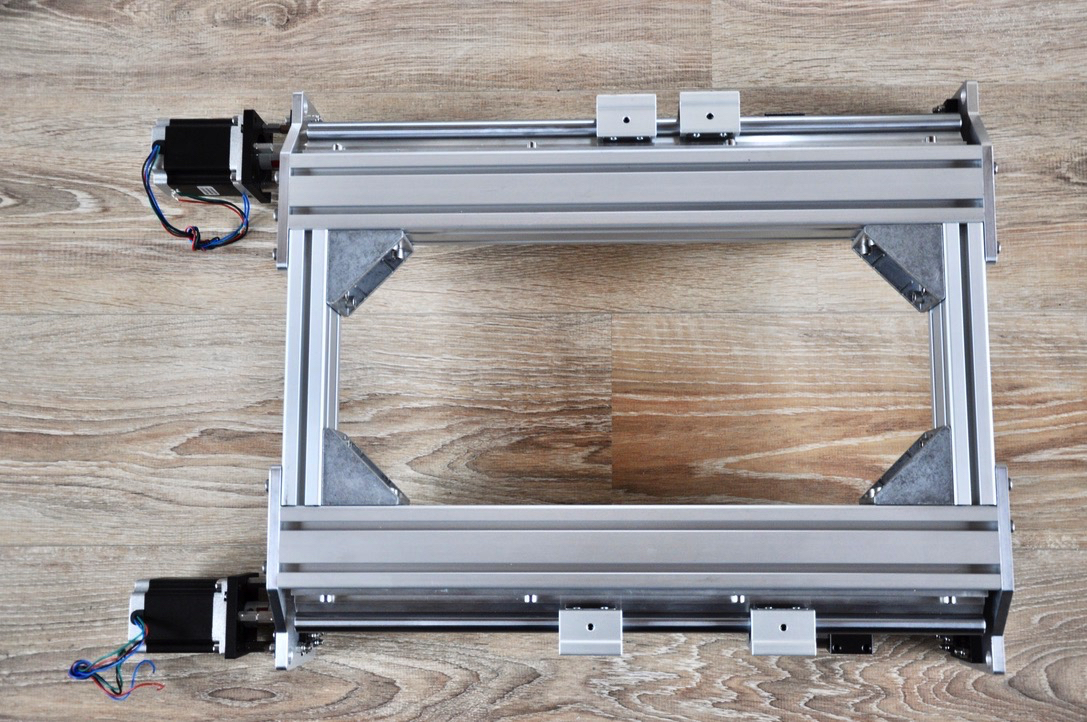

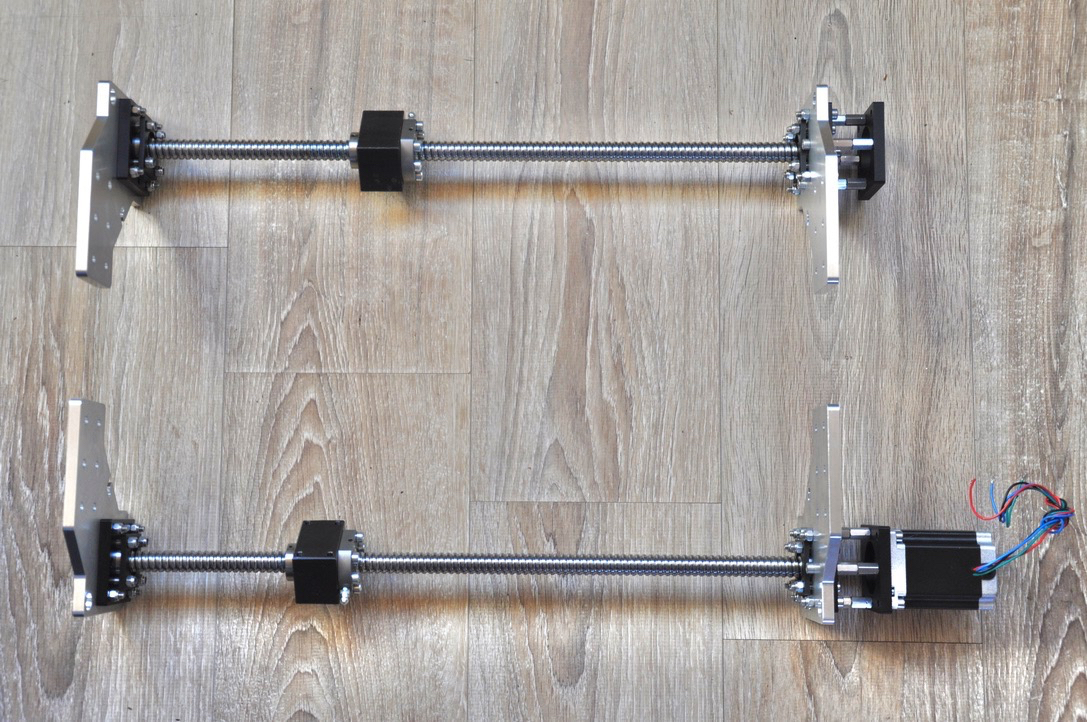

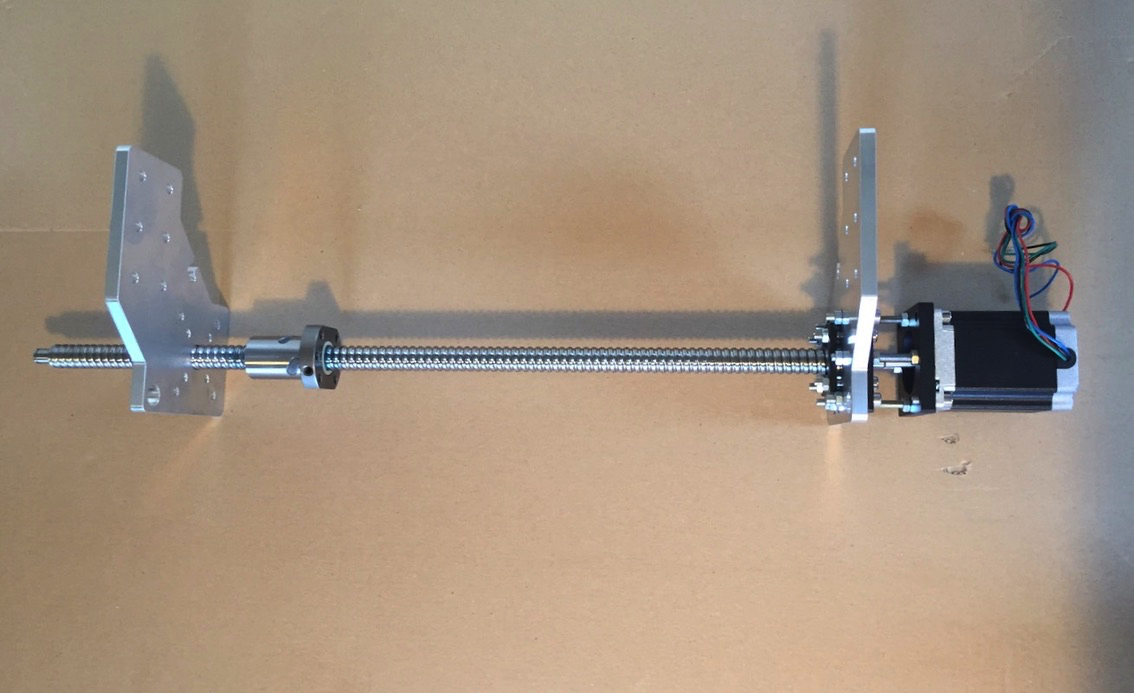

X-as gemonteerd.
X-as gemonteerd.

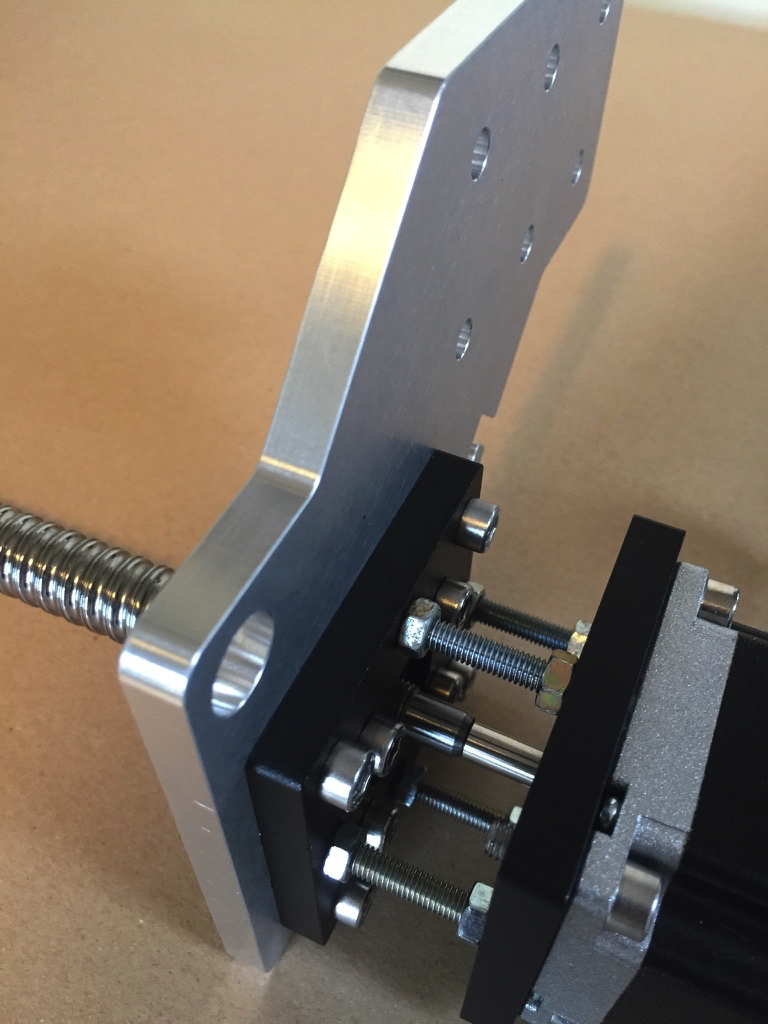

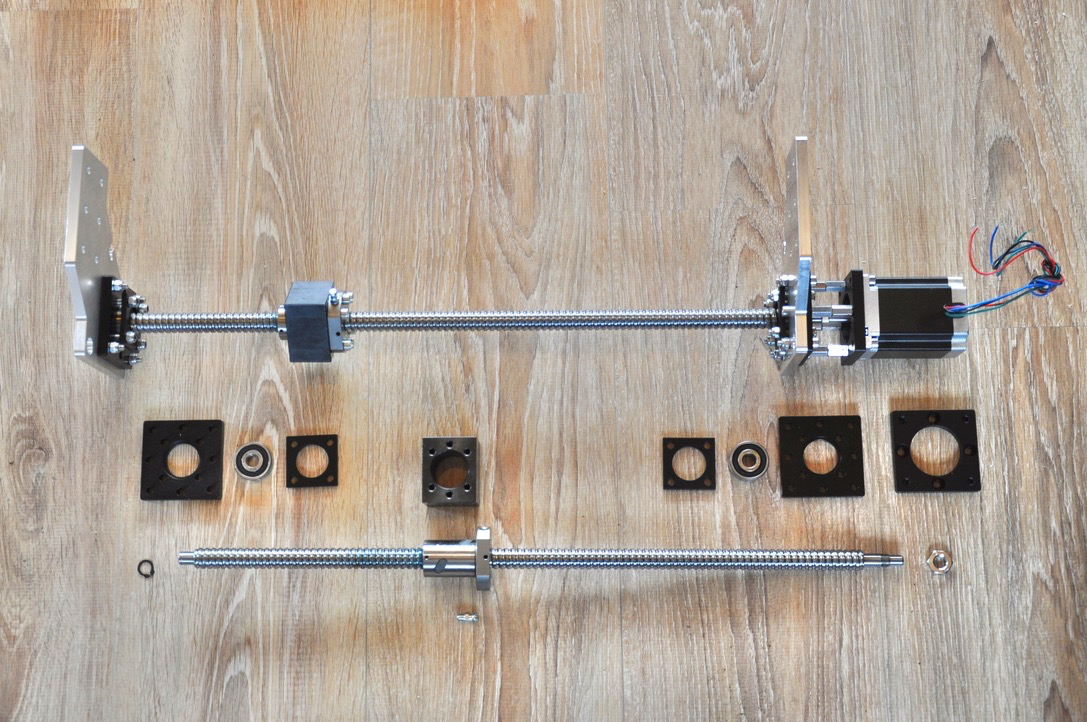

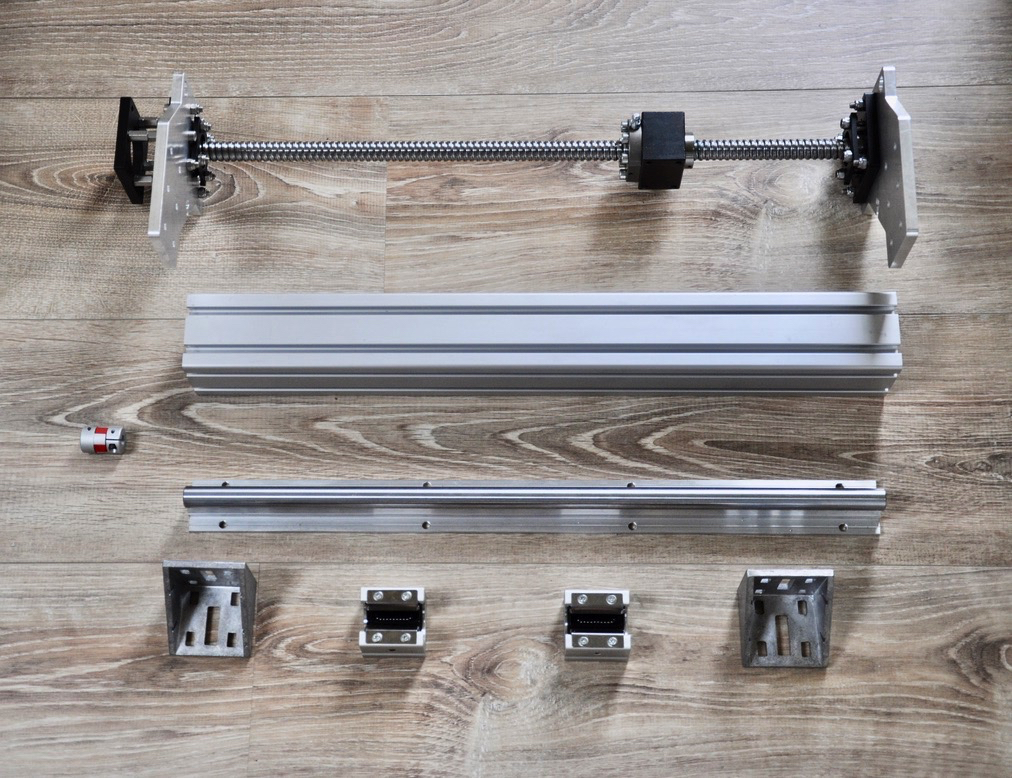

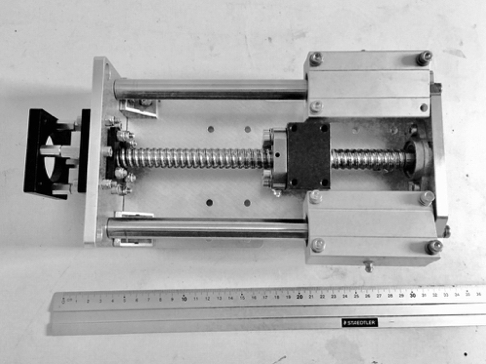

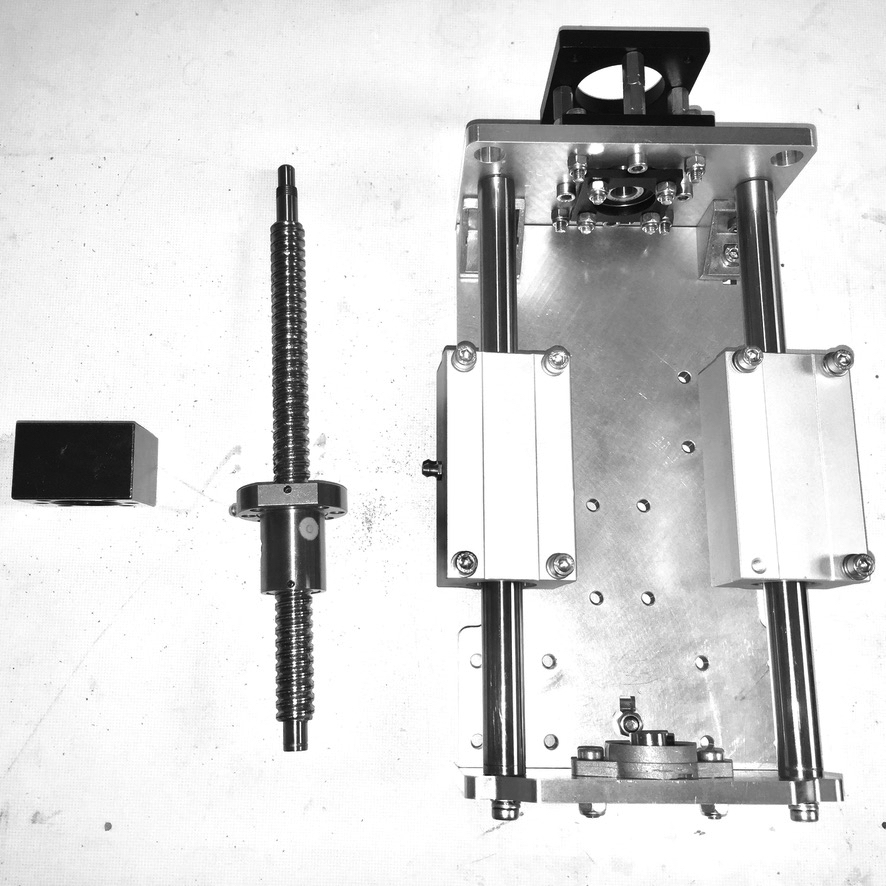

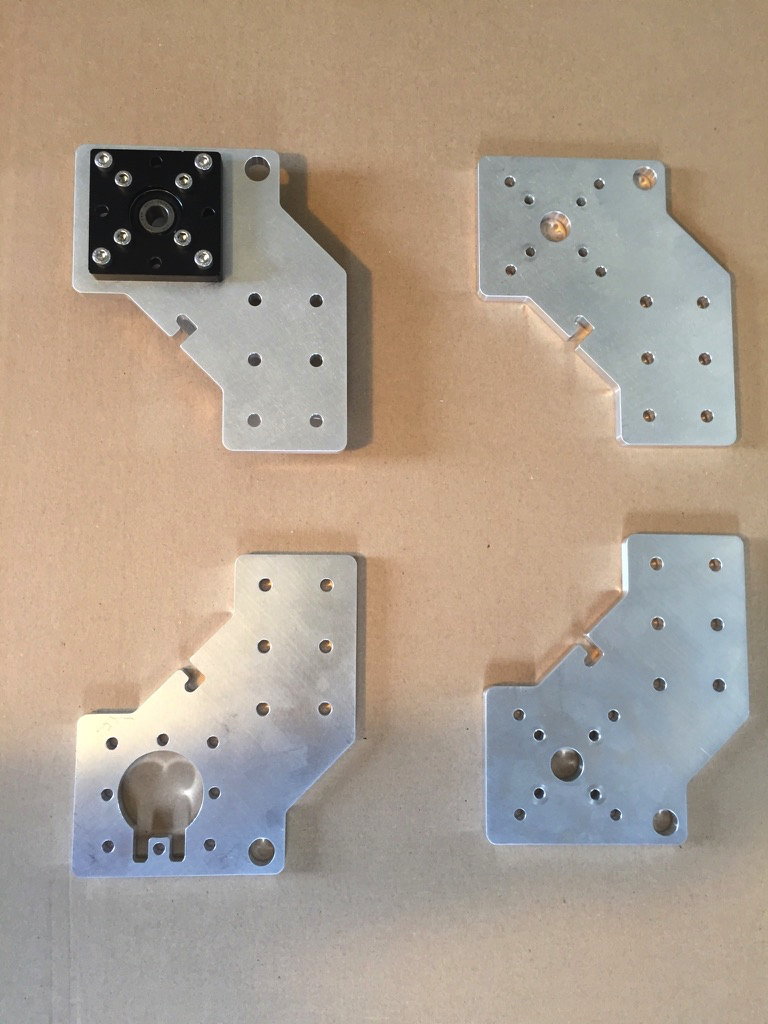

Onderdelen Z-as.
Onderdelen Z-as.

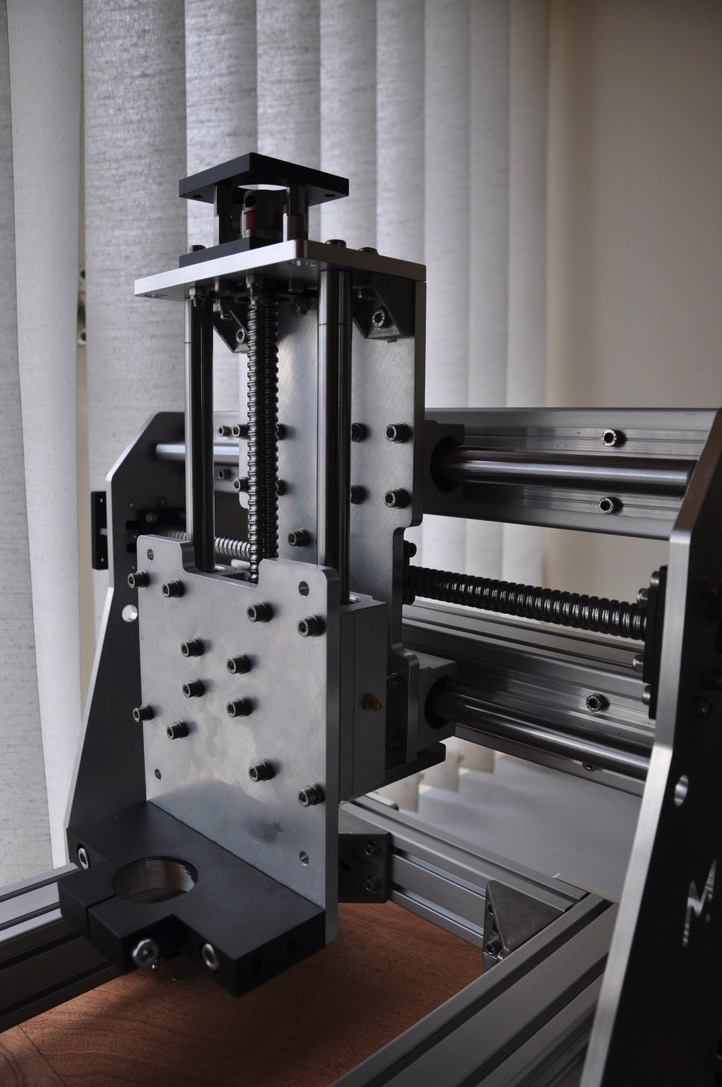

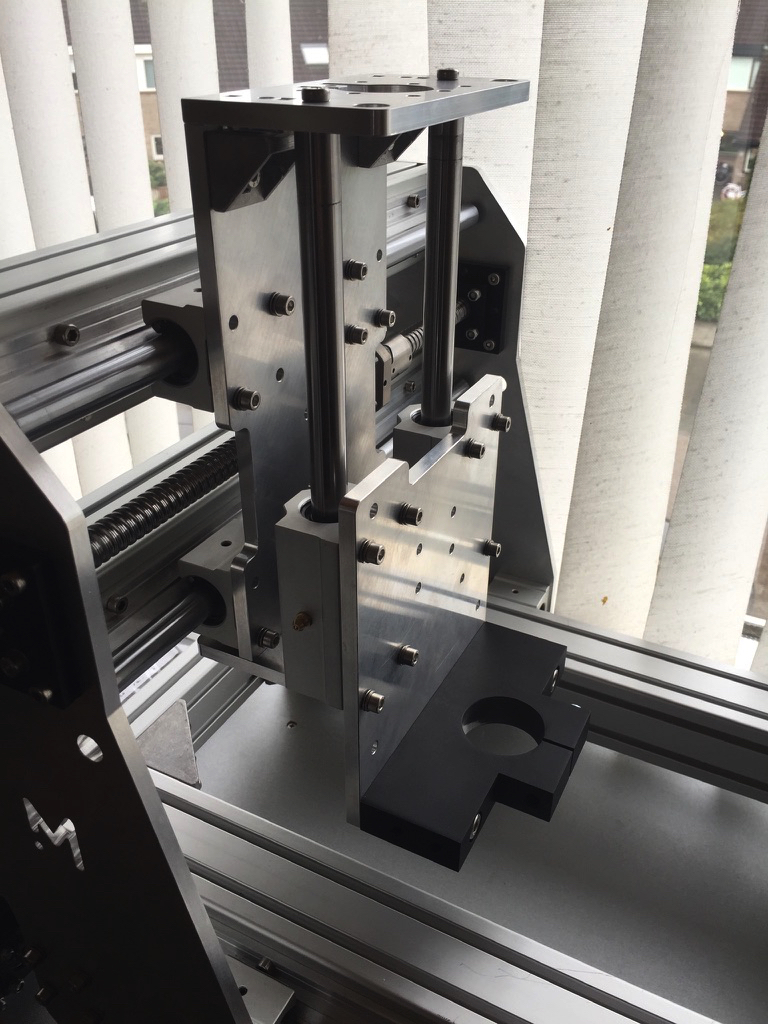

Z-as gemonteerd.
Z-as gemonteerd.

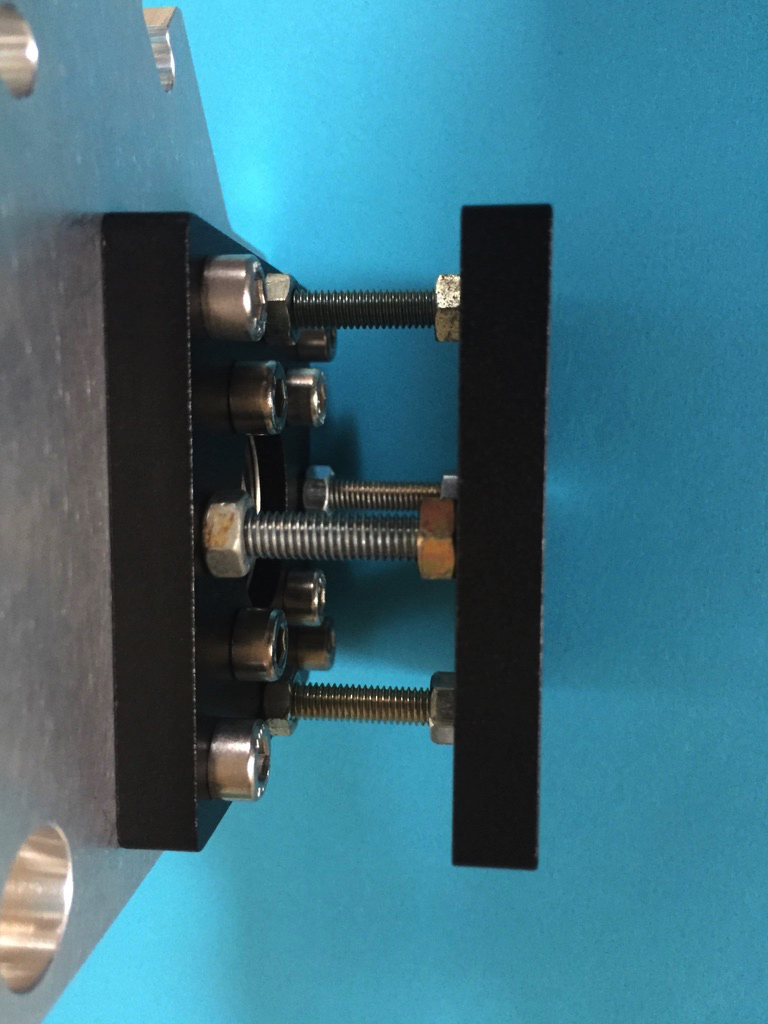

Detail X-as en Z-as
Detail X-as en Z-as

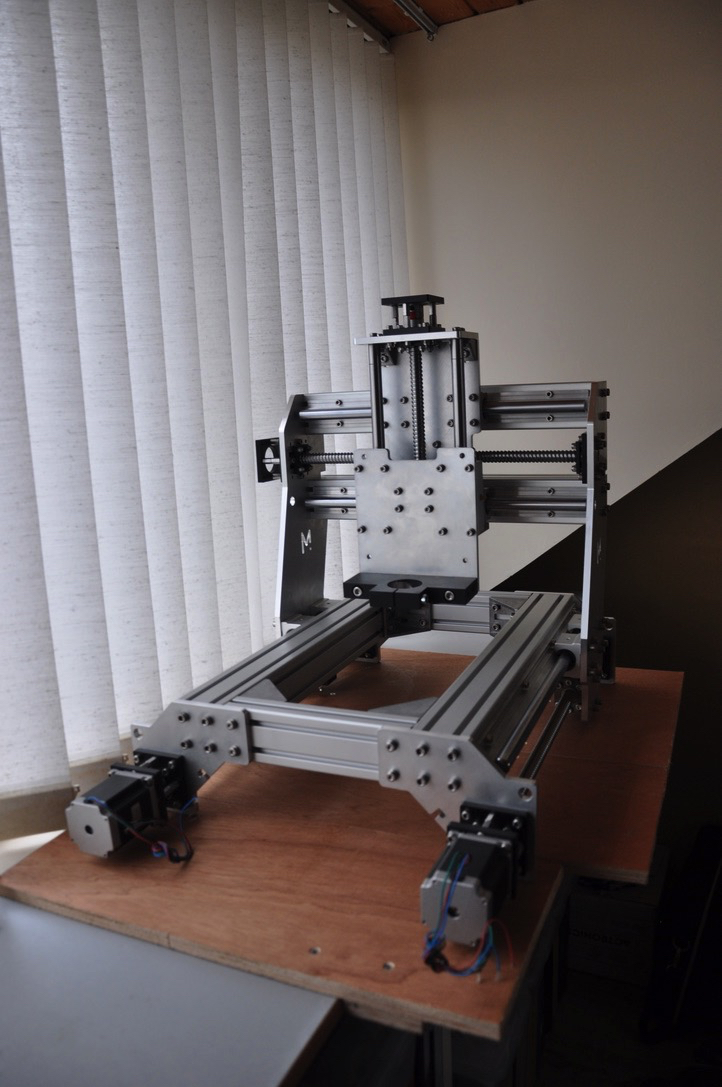

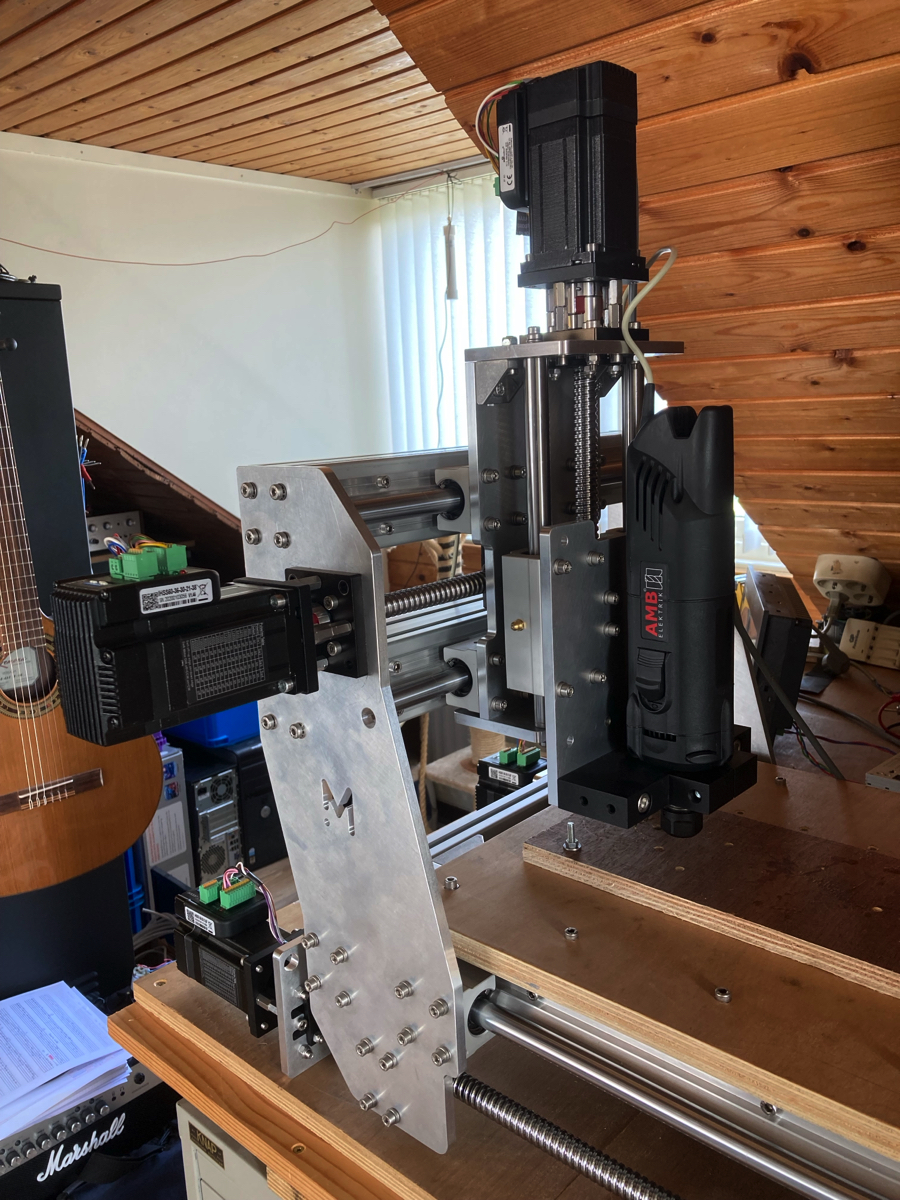

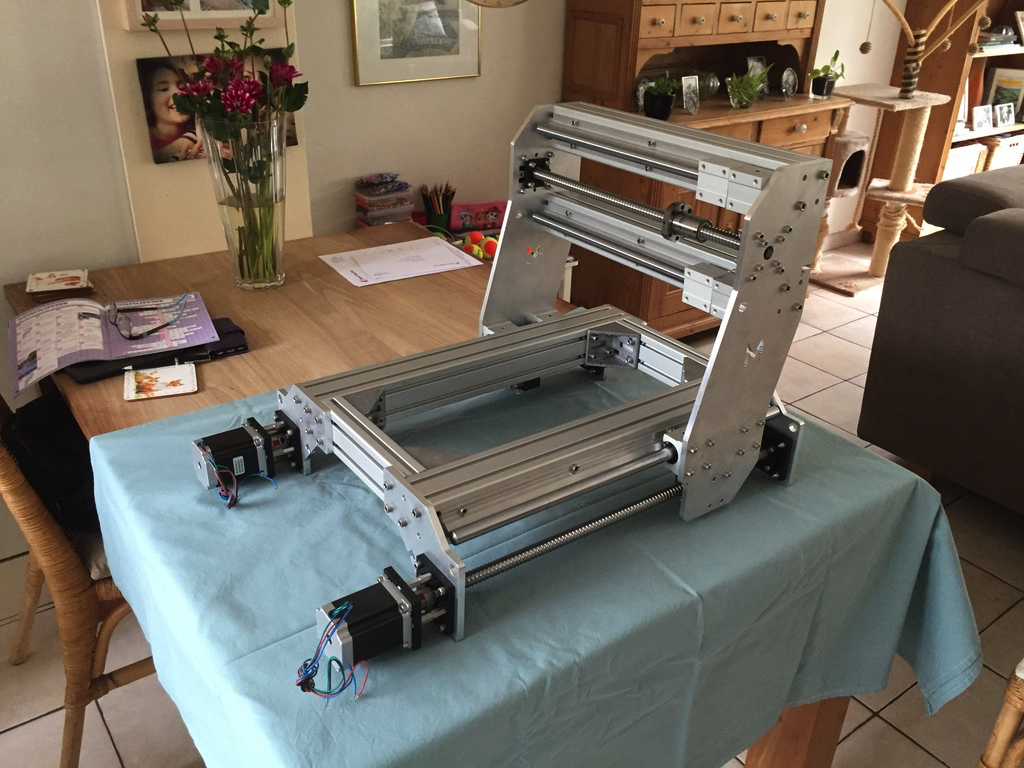

CNC machine mechanisch gereed. Volgende stap wordt het monteren van de motoren.
CNC machine mechanisch gereed. Volgende stap wordt het monteren van de motoren.

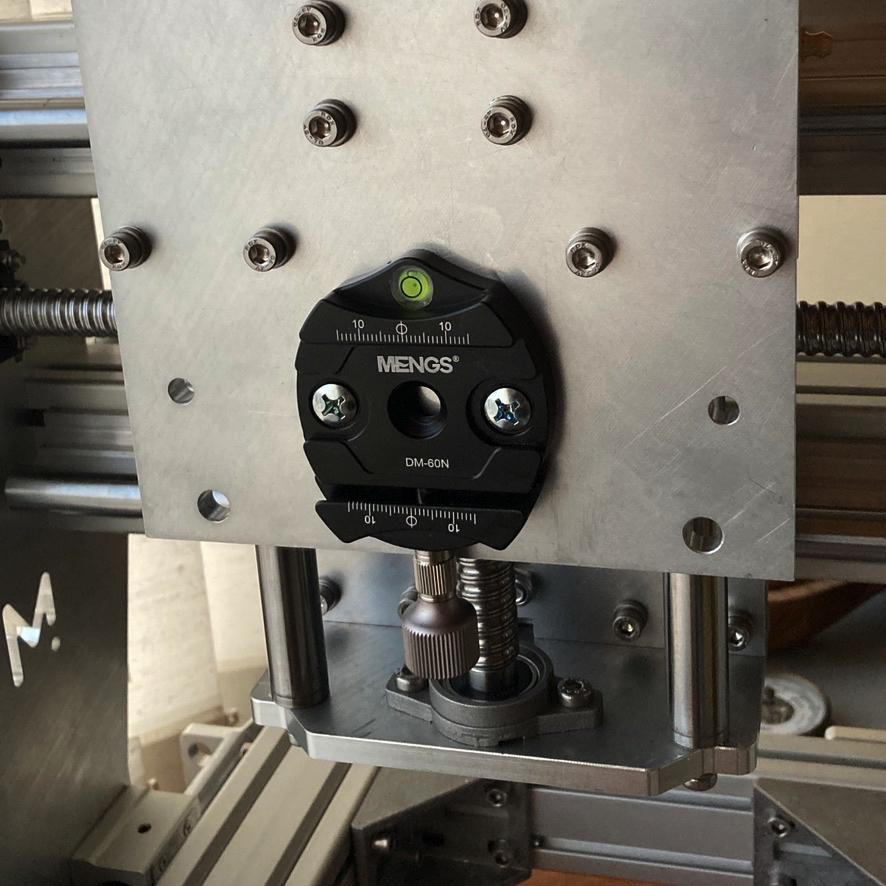

Verwijderbare statiefsnelkoppeling voor het bevestigen van een camera.
Verwijderbare statiefsnelkoppeling voor het bevestigen van een camera.

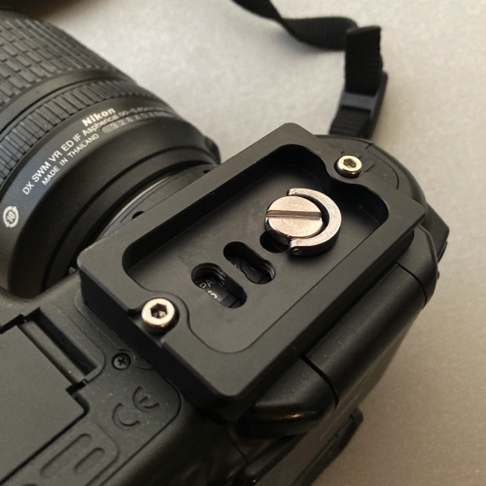

Snelkoppelplaat aan onderzijde camera.
Snelkoppelplaat aan onderzijde camera.

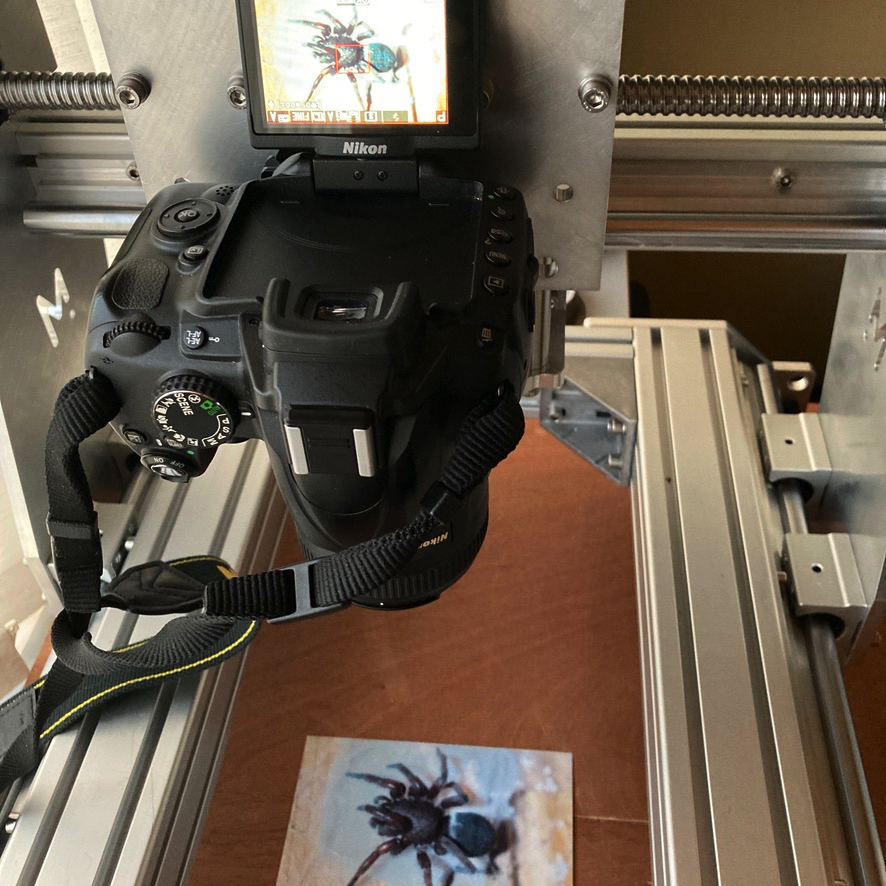

De CNC kan nu gebruikt worden voor het kopiëren van foto's of negatieven.
Stel toestel in op een klein diafragma.
De CNC kan nu gebruikt worden voor het kopiëren van foto's of negatieven.
Stel toestel in op een klein diafragma.

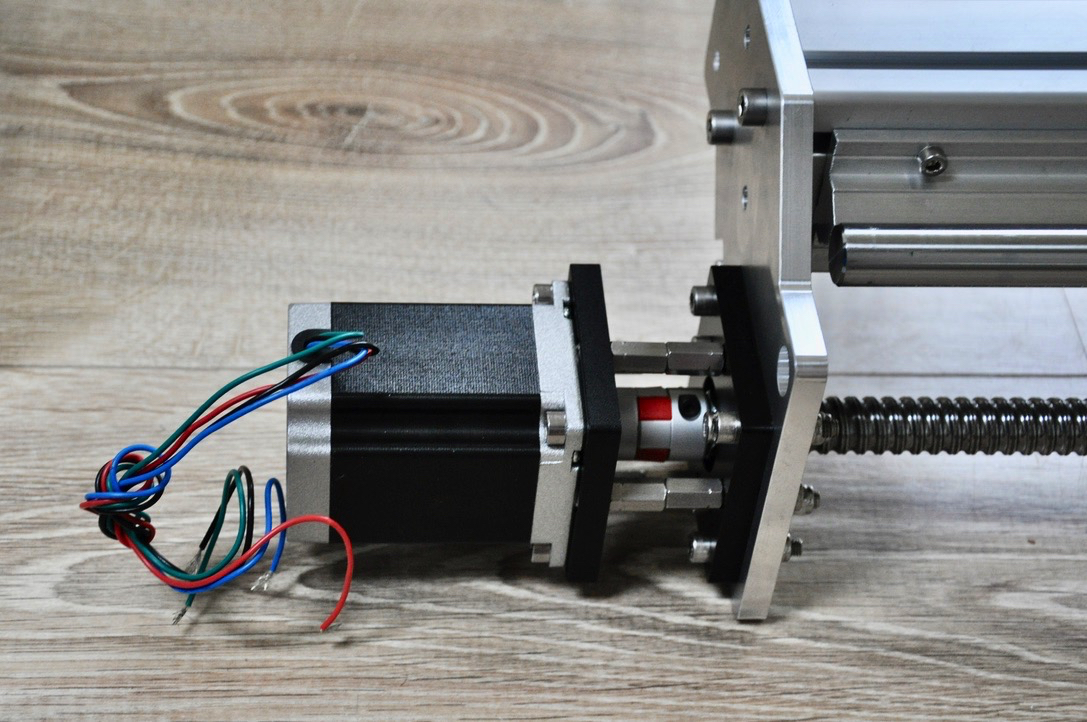

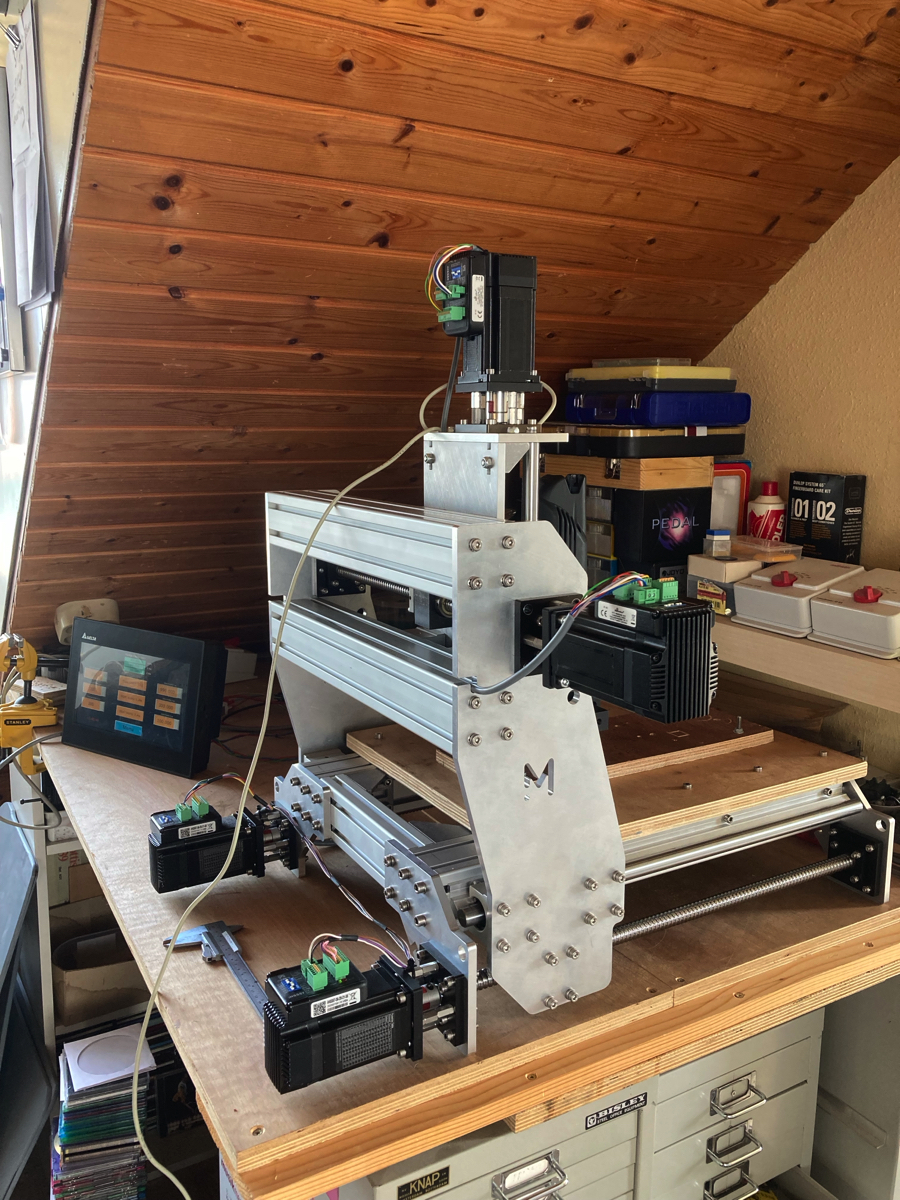

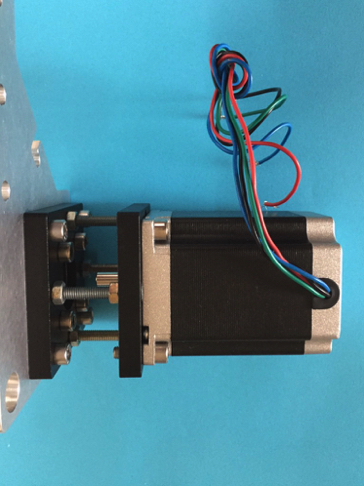

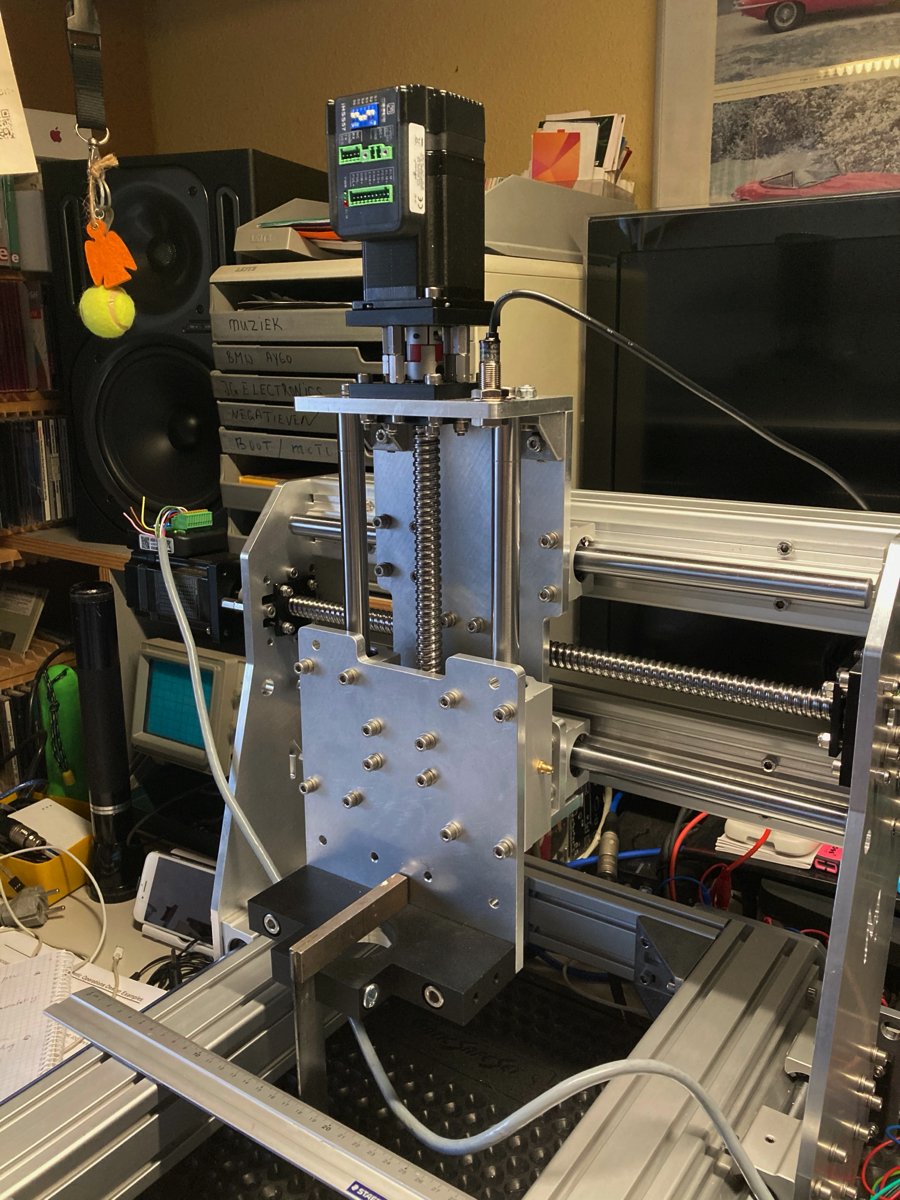

Motor met geïntegreerde driver en encoder X-As en Z-As. Motor/encoder 1000 stappen per omwenteling. As 5 mm per omwenteling.
Motor met geïntegreerde driver en encoder X-As en Z-As. Motor/encoder 1000 stappen per omwenteling. As 5 mm per omwenteling.

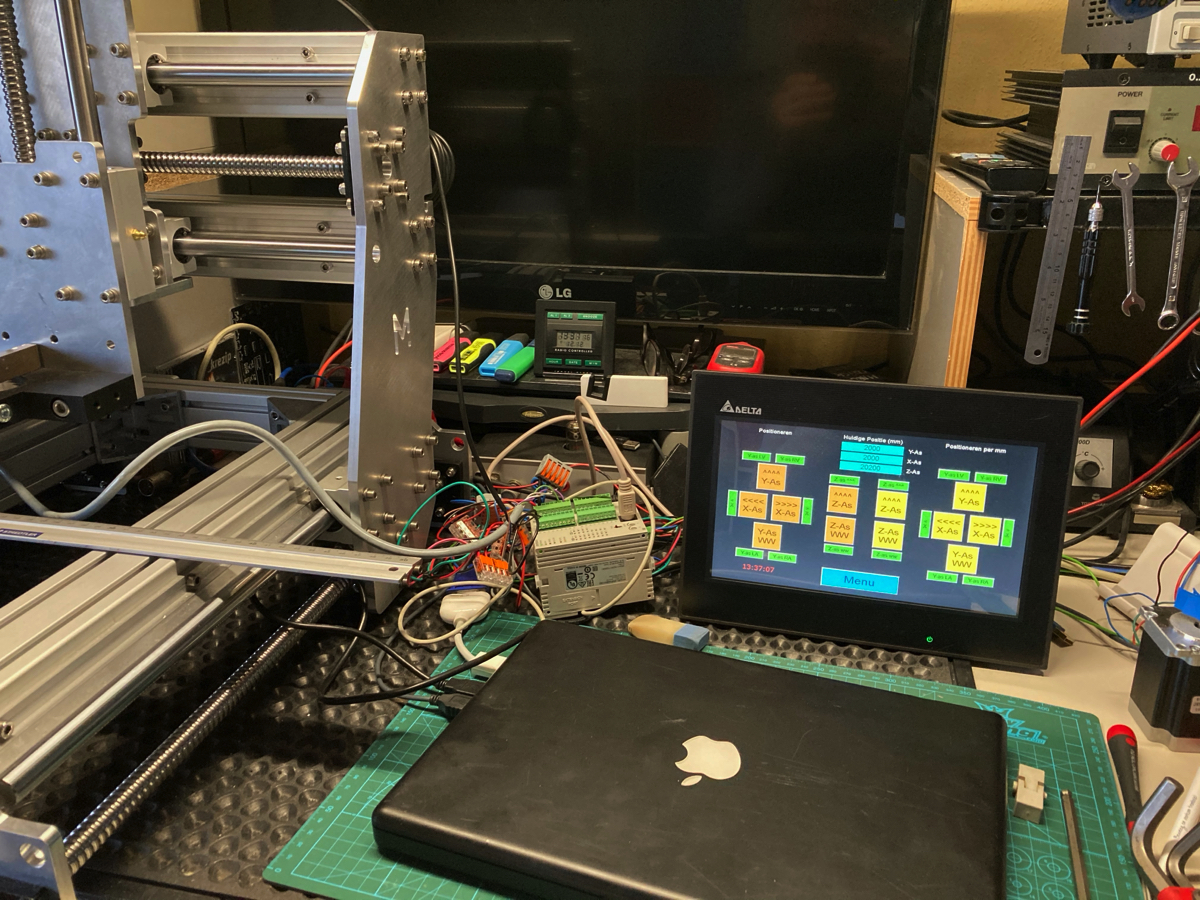

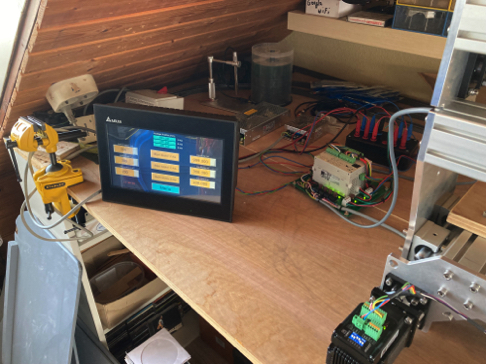

Testopstelling voor het testen van de motoren. M.b.v. Delta PLC DVP28V11S2W en Delta HMI.
Testopstelling voor het testen van de motoren. M.b.v. Delta PLC DVP28V11S2W en Delta HMI.
