Fender Deluxe Reverb-Amp Replica

In de 60-er jaren heb ik samen met studiegenoten meerdere buizenversterkers gebouwd voor eigen gebruik thuis om muziek van LP’s, radio en bandrecorder mee te beluisteren. Als elektronica technicus heb ik veel ervaring opgedaan met buizenversterkers en met allerlei buizenapparatuur o.a. zenders.


De Fender Deluxe Reverb buizen gitaarversterker is kant en klaar op de markt als bouwpakket.

Ik heb de versterker in 4 dagen gebouwd. Ik heb niet het originele bijgeleverde stugge draad toegepast maar gewoon soepel draad gebruikt omdat dit veel makkelijker werkt.

Het resultaat is een versterker van hoge kwaliteit die praktisch gelijk is aan de originele Fender Deluxe Reverb en  een goed geluid geeft. De  mechanische reverbunit gebruik ik niet omdat ik de beschikking heb over een Zoom 508 delay die speciaal ontwikkeld is om de sound van The Shadows te reproduceren en een fantastische delay (galm) produceerd.

De versterker heeft 2 ingangen met gelijke versterking en ik gebruik altijd maar 1 ingang. Het plan is om de ingang die niet gebruikt wordt om te bouwen naar een ingang met een hogere versterking. Hiervoor is dan een extra versterkingstrap nodig en die kan gerealiseerd worden door de reverb te laten vervallen en de buis die gebruikt wordt voor de reverb te gebruiken als extra versterkingstrap.

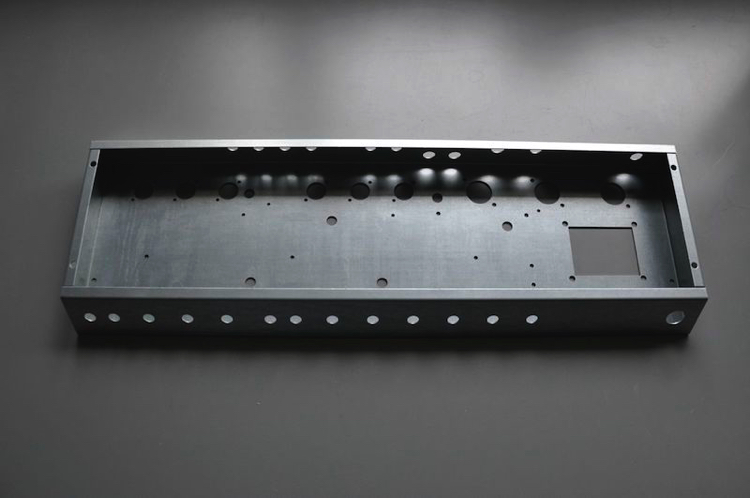

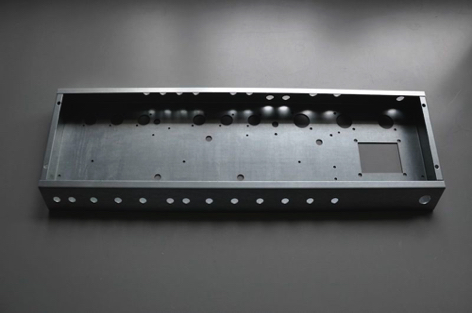

Chassis Bottom View

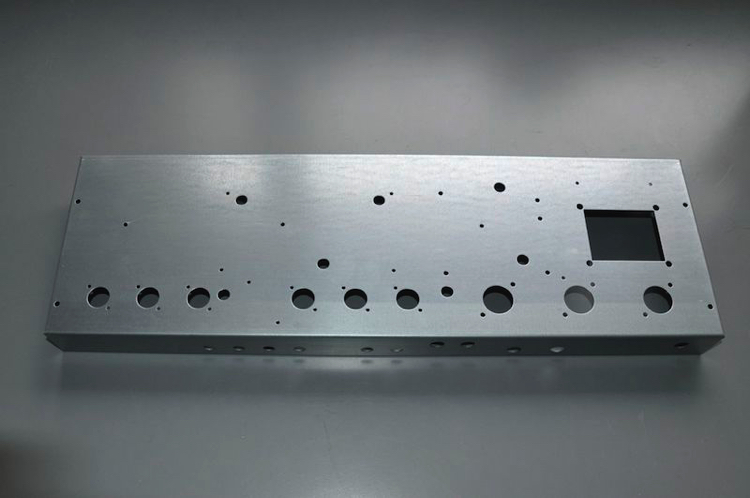

Chassis Top View

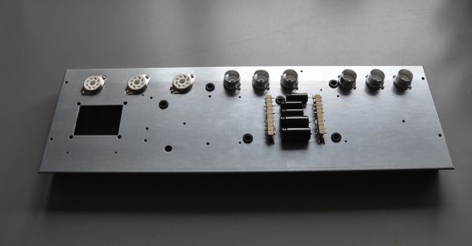

Chassis Tube Sockets Top View

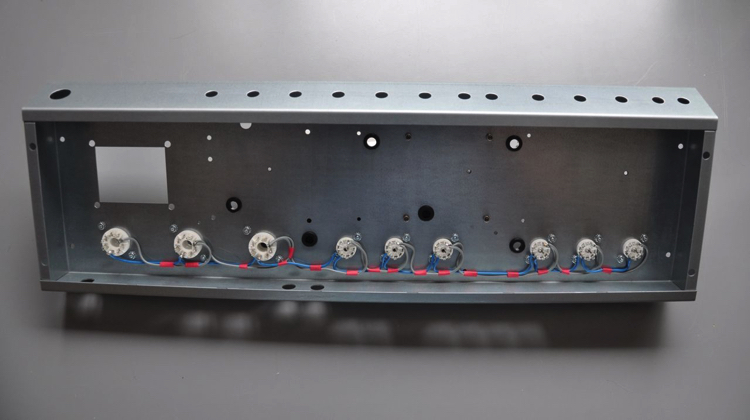

Chassis Tube Sockets Bottom View

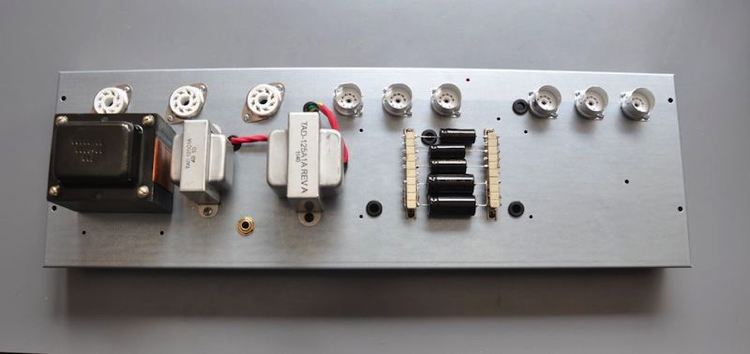

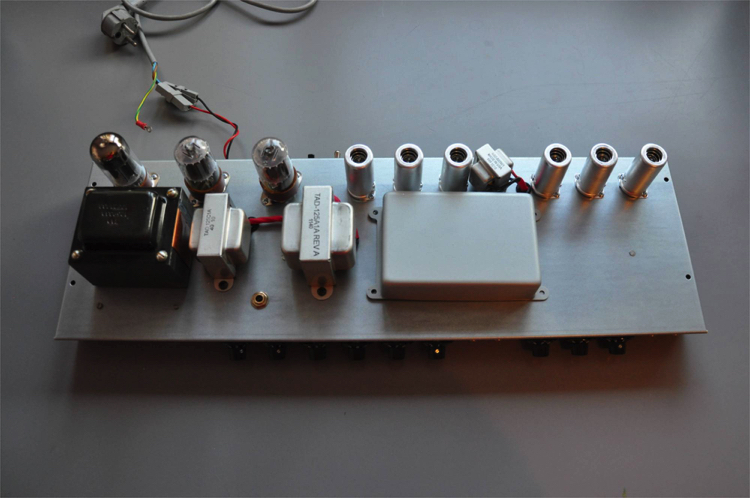

Chassis Trafo Top View

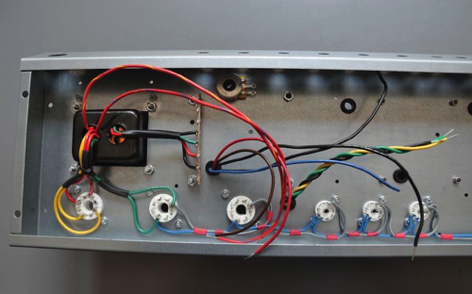

Chassis Trafo Bottom View

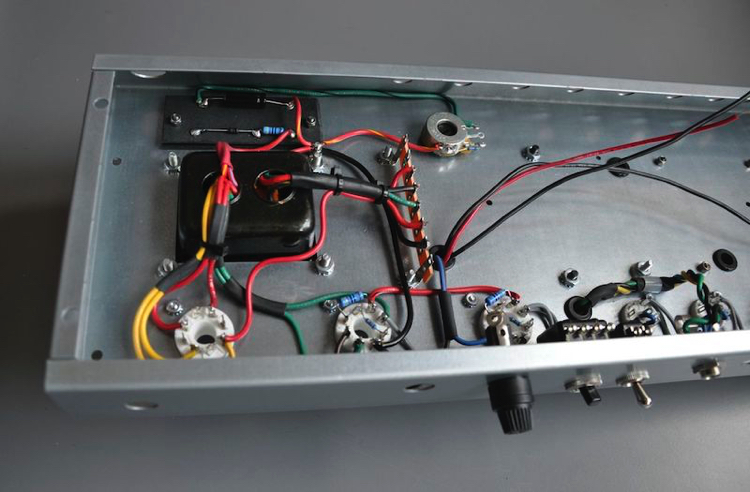

Wiring 1

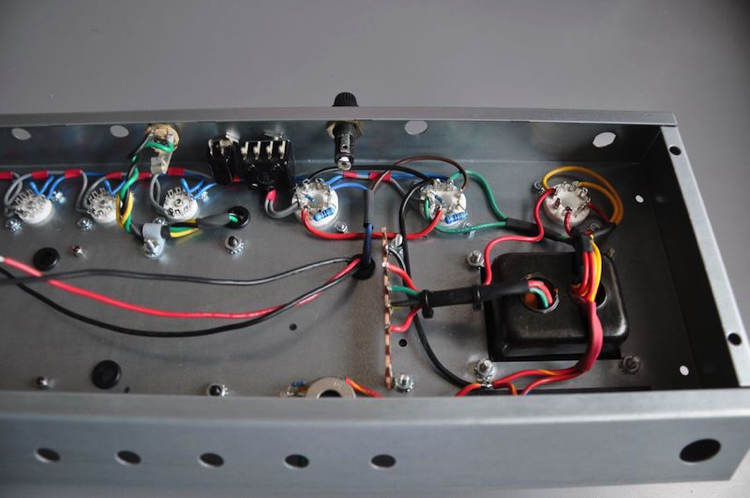

Wiring 2

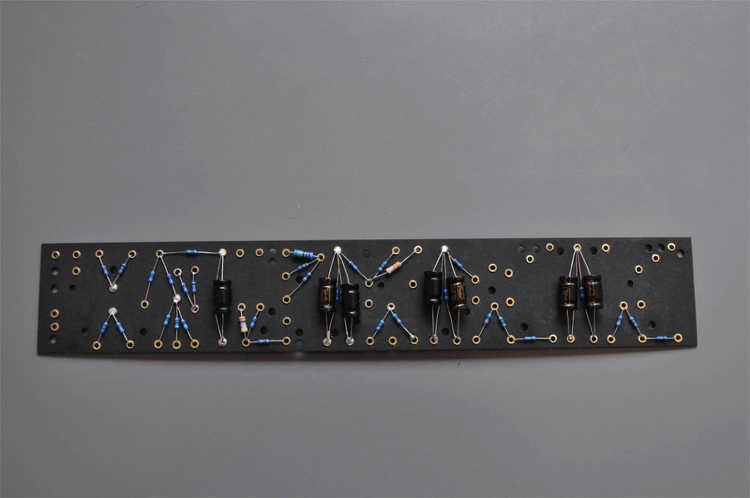

Components 1

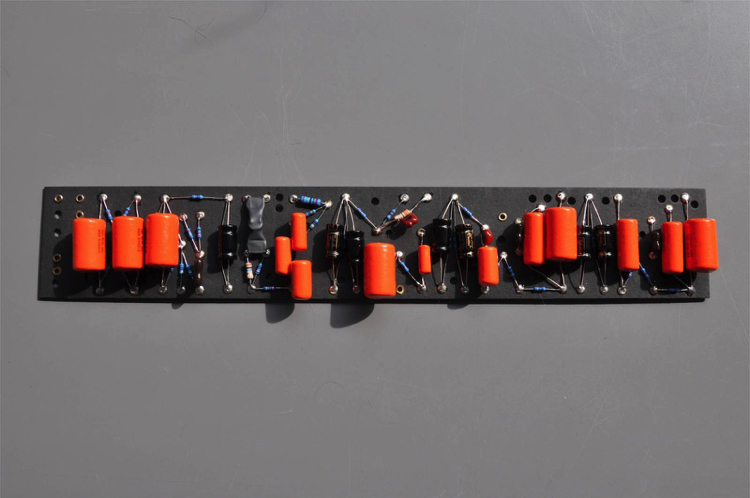

Components 2

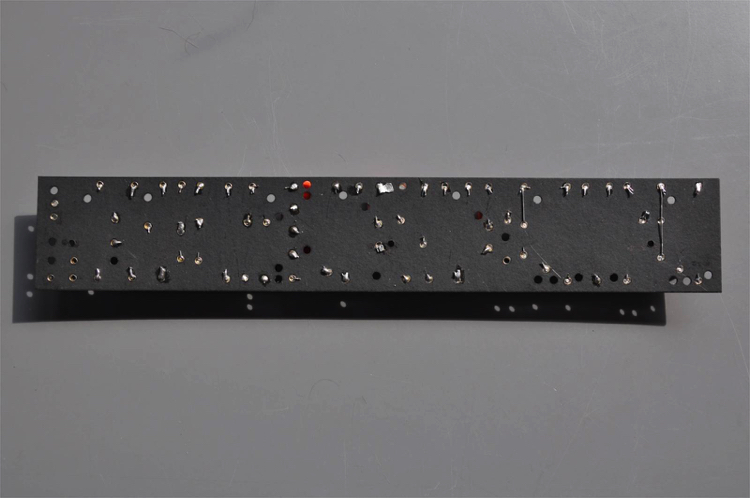

Component Board Bottom View

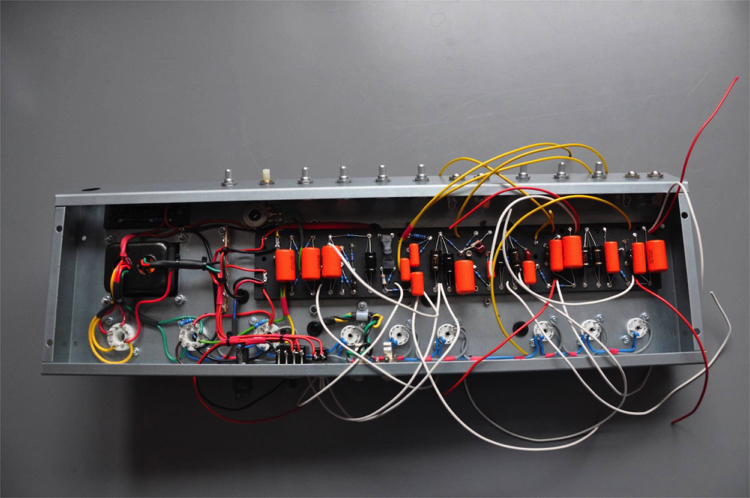

Components 3

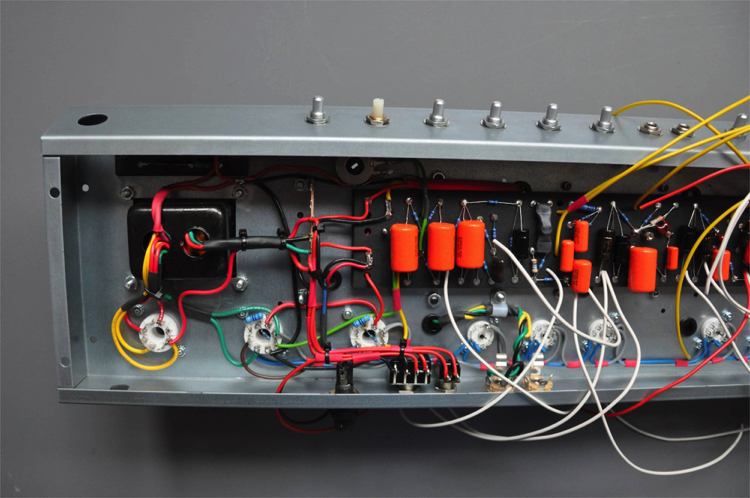

Components 4

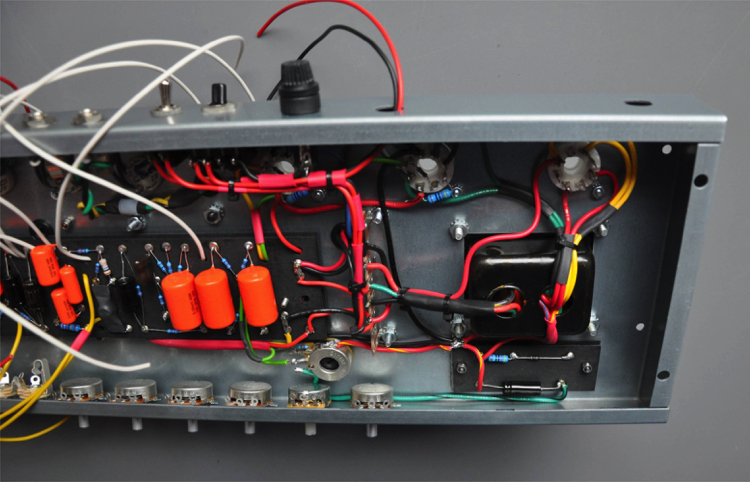

Components 5

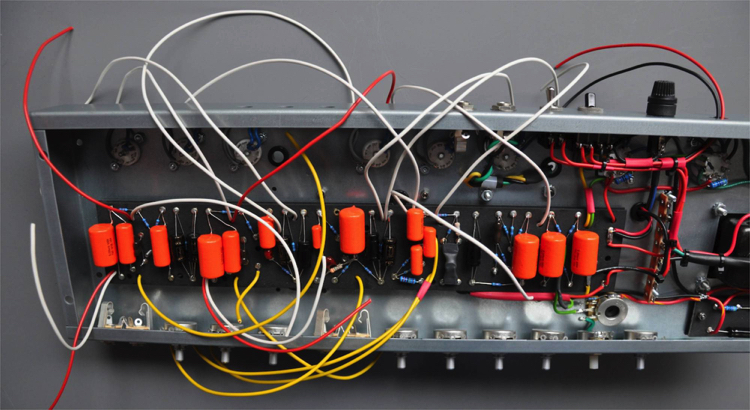

Components 6

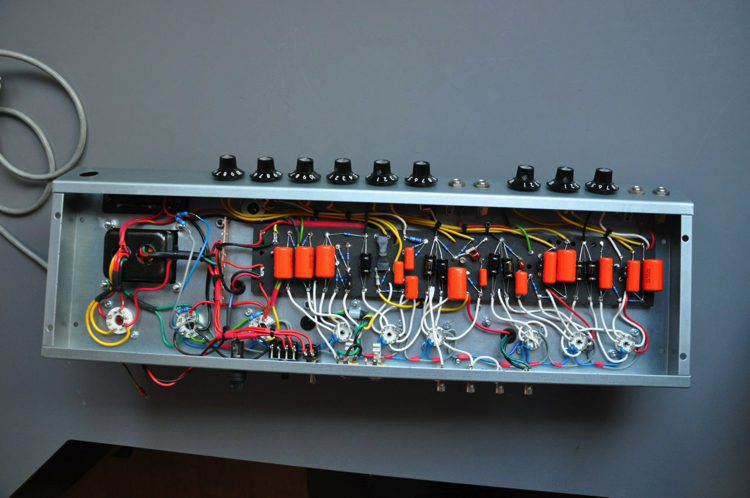

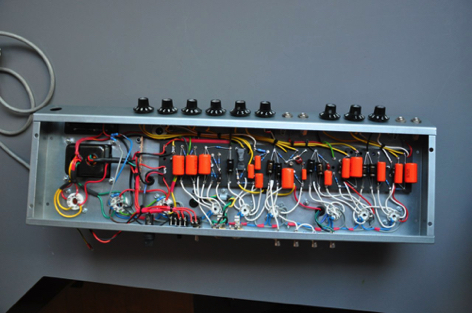

Wiring + Components 1

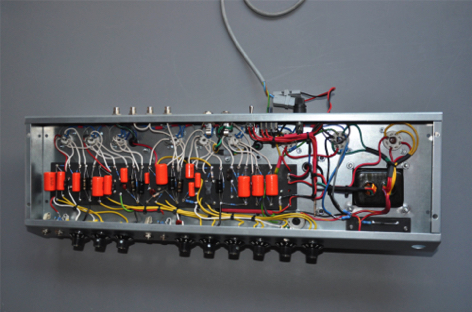

Wiring + Components 2

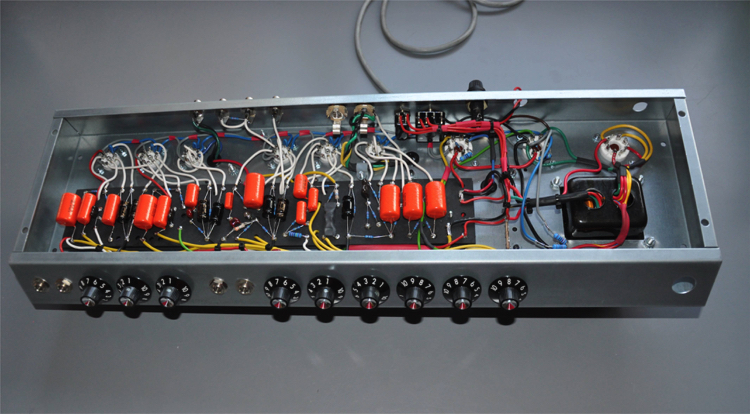

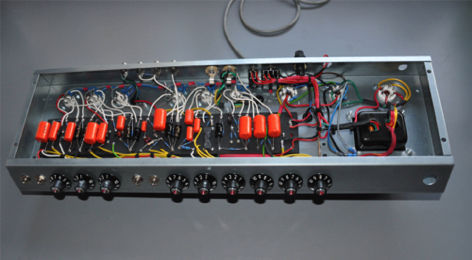

Wiring + Components 3
Chassis Completed

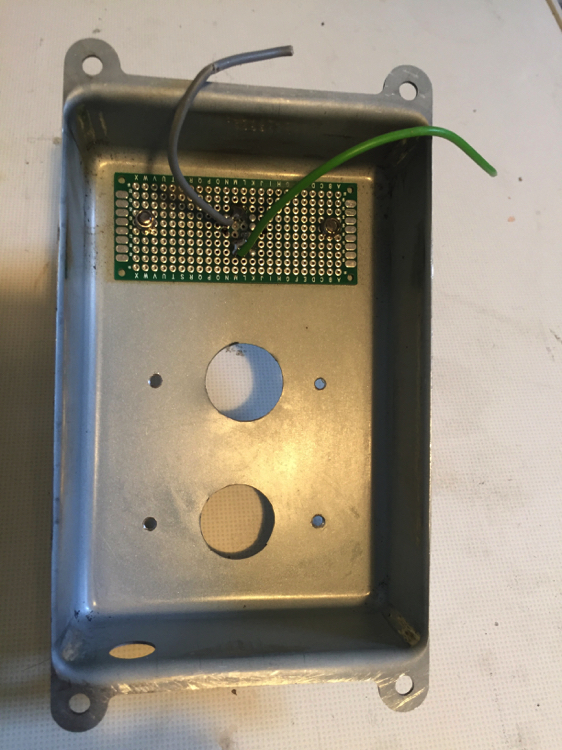

Update PSU

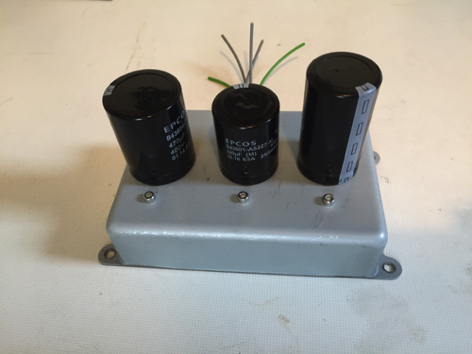

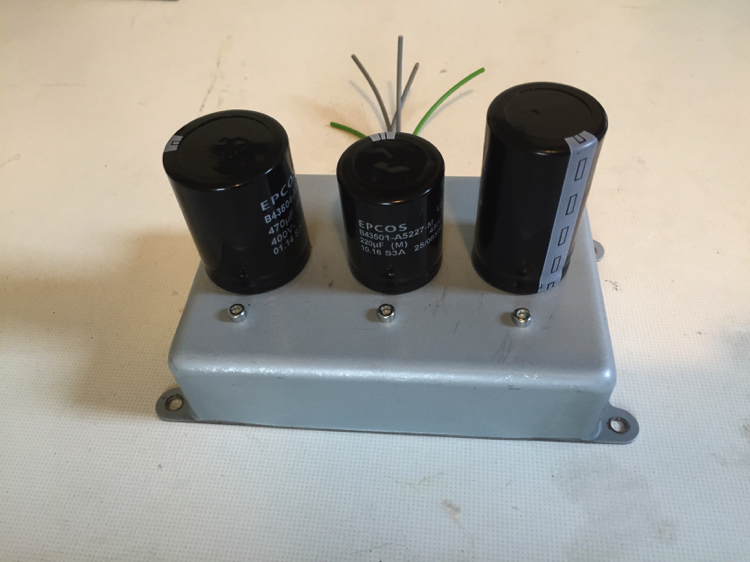

Elco's 2x 500uF-400V, 1x 220uF-450V

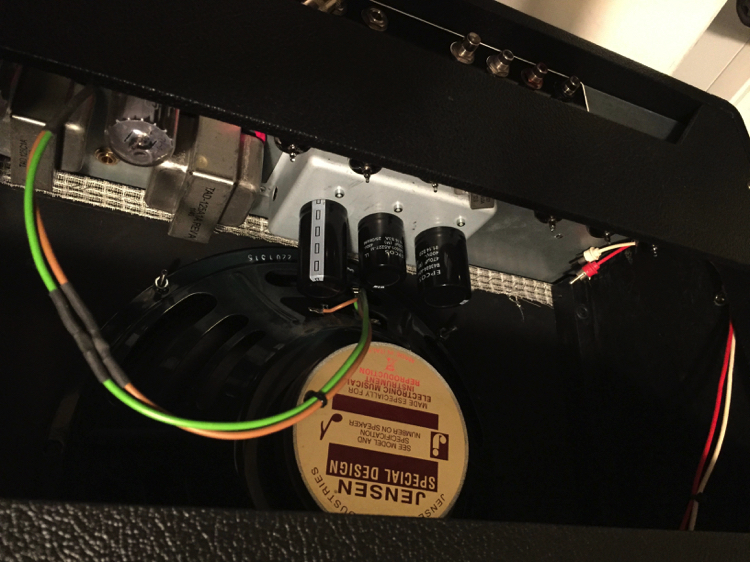

Inside view
Old situation

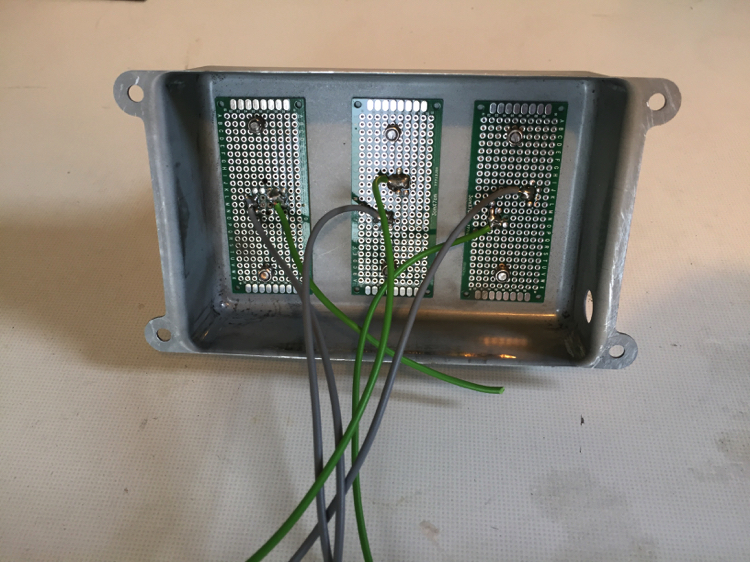

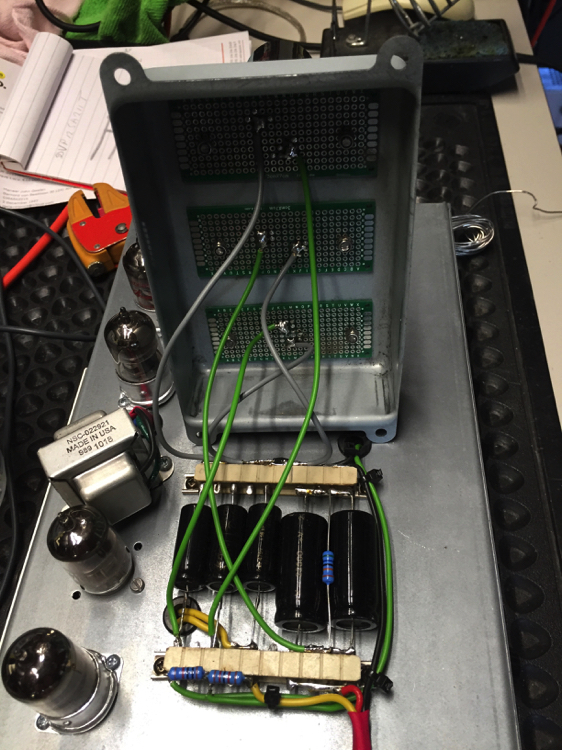

Elco's connected

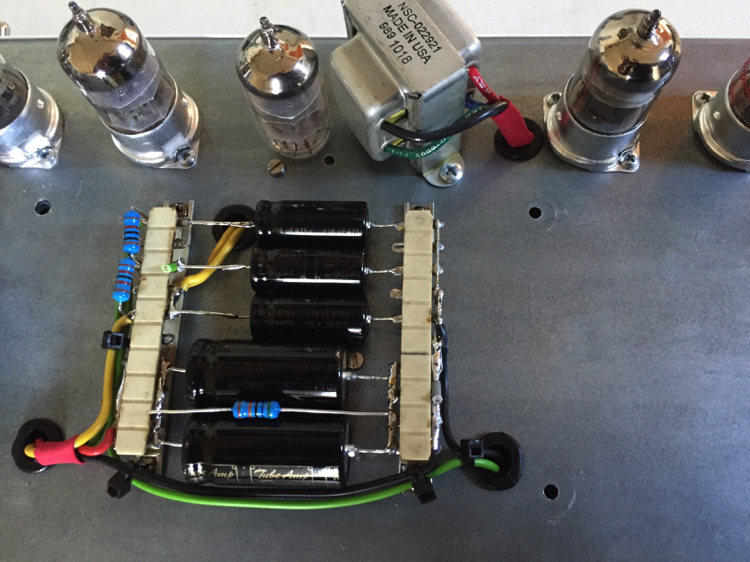

PSU Update Complete

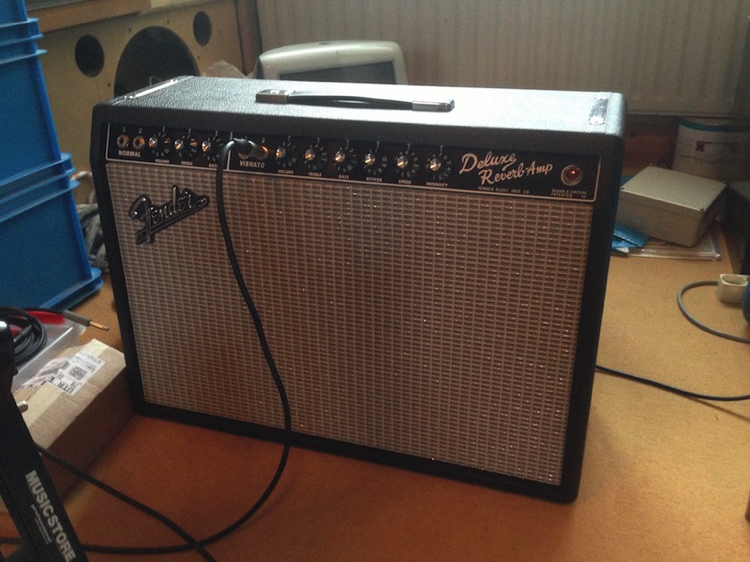

Fender Deluxe Reverb-Amp Completed
